Roladora de anillos

Roladora de anillos vertical
Roladora de anillos vertical Roladora de anillos vertical Roladora de anillos vertical Roladora de anillos vertical Roladora de anillos vertical

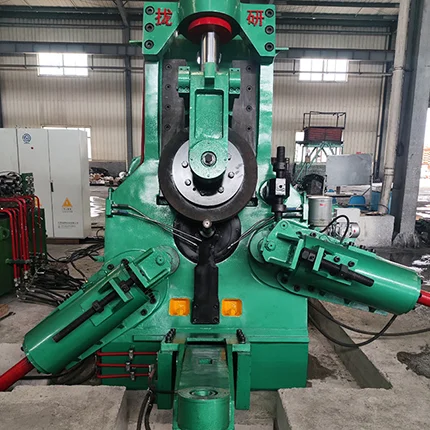

Roladora de anillos vertical, D51K

La roladora de anillos vertical CNC serie D51K es un equipo especializado para el rolado de anillos, capaz de automatizar el proceso de expansión de anillos sin operación manual. Es ideal para procesar piezas forjadas de anillos sin costura, especialmente indicada para el procesamiento de rodamientos, anillos de engranajes, llantas, rodamientos de orientación, bridas y anillos de aleación de alta temperatura para aeronaves, entre otros.

  • Diámetro exterior del anillo 160 mm – 1600 mm
  • Altura del anillo 30 mm – 1000 mm
  • Fuerza máxima de laminación hasta 2500 kN, que admiten anillos de varios tamaños, aplicaciones y materiales
Solicite una cotización
Especificaciones
Modelo Rango de trabajo (diámetro exterior del anillo) (mm) Fuerza máxima de rolado (kN) Velocidad máxima de rolado (m/s) Diámetro de la rueda de rolado (mm) Distancia mínima entre centros de la rueda y el mandril (mm) Altura del anillo (mm) Carrera del cilindro hidráulico (mm) Diámetro de orificio más grande del manguito cónico (manguito de mandril) (mm) Potencia del motor principal (kW) Dimensiones (mm)
160A-160B 55-160 50 2.5 360 200 40 50 70(40) 18.5 1700×1525×1700
250CY 80-250 100 2.3 500 250 60 100 60 37 2300×1625×2310
250CY-B 80-250 150 1.8 500 250 130 100 60 45 2750×1625×2310
350A 180-350 250 1.5 680 345 120 110 90 75 3200×2000×2900
350B 180-350 300 1.5 680 345 160 110 90 90 4200×2000×2910
450A 250-450 350 1.4 720 380 120 130 110 75 3200×2700×3210
450B 250-450 450 1.6 730 380 220 130 110 110 4500×2700×3210
450KT 250-500 450 1.7 740 380 160 130 110 90 4500×3600×3200
450KY-B 250-500 500 1.5 760 380 230 130 110 110 5500×3600×3200
550A 350-600 500 1.7 740 380 180 150 110 110 5000×4000×3500
550B 350-600 550 1.3 760 380 300 150 110 132 5800×4000×3500
800A 400-800 500 1.37 780 380 80 200 110 110 5500×3500×4500
800B 400-800 550 1.37 800 380 200 200 110 132 5700×3500×4500
1000A 500-1000 800 1.3 820 460 100 250 130 132 4000×3500×3900
1000B 500-1000 800 1.3 820 460 200 250 130 132 5600×3500×3900
1200A 600-1200 800 1.3 820 460 100 250 130 132 4100×3800×4000
1200B 600-1200 800 1.3 820 460 200 250 130 132 5700×3800×4000
1300N 600-1300 800 1.3 800 485 300 350 180 160 5700×3800×4200

Nota: Modelos de la serie automática disponibles a pedido.

Materiales aplicables

Acero de aleación de alta temperatura, acero para rodamientos, acero al carbono, cobre, aleación de aluminio, etc.

Aplicaciones
  • Fabricación de rodamientos: Producción de pistas de rodamientos con alta eficiencia y precisión.
  • Procesamiento de piezas mecánicas: Conformado de piezas brutas para engranajes, bridas para tuberías y otros componentes con forma de anillo para las industrias automotriz, de maquinaria y de tuberías químicas.
Aplicaciones
Aplicaciones
Aplicaciones
Aplicaciones
Aplicaciones
Aplicaciones
Características
  • Adopta una estructura vertical. Al rolar anillos, la dirección de la gravedad es perpendicular a la fuerza de laminación, lo que mejora la estabilidad y precisión del proceso, reduciendo la deformación y la excentricidad del anillo durante el laminado.
  • Utiliza un sistema CNC para lograr un control preciso del proceso de rolado mediante tecnología CNC, que incluye la monitorización y el ajuste en tiempo real de parámetros como la velocidad del rodillo principal, la velocidad de avance y la fuerza de rolado, garantizando así la precisión dimensional y la estabilidad de la calidad de los anillos.
  • Capaz de lograr un procesamiento de alta precisión de las dimensiones, la forma y la calidad de la superficie de los anillos. La monitorización y el ajuste en tiempo real de diversos parámetros durante el proceso de rolado garantizan la consistencia y estabilidad de la calidad del producto, reduciendo así las tasas de desperdicio.
  • Alto grado de automatización, capaz de producir rolado continuo, reduciendo la intervención manual y el tiempo auxiliar, mejorando considerablemente la eficiencia de producción.
Clientes
D51-450A Jiangyin Yuliang
D51-550B Zhongji (Jiangyin)
D51K-550B Huaxi Flange
D51K-450 Jinjiang Yangjun
D51K-550B Taicang Jiulei
D51-1000A Zhongji (Jiangyin)
D51K-550B Hongxi Precision
D51K-800B Hongxi Precision
D51-550B Quanzhou Yongsheng
D51-450KY-B Taicang Jiulei
D51-550B Taicang Jiulei
D51-550 Boshan Zhiyue
D51K-550 Qingman Forging
D51K-350 Hongyu Rodamiento
D51K-500E Jinan Hengsheng
D51K-450 Shandong Xinchuan Yuan
D51K-550 Zibo Houpu
D51K-450 Chongqing Xinyongqiang
D51K-1500 Xingda Petrochemical
D51-1500 Jiangyin Gaoyuan
D51-1500 Hangzhou Chengzhu
D51K-1500 Zhangjiagang Lexin
D51-630 Hanzhong Xinghan
D51K-550B Giant Lightweight Alloy
D51K-800 Wazhou
D51K-450 Wafangdian Jincheng Forging
D51K-400E Shanghai Jiaotong University
D51Y-250E LYC
D51K-800E LYC
D51K-250E Yichuang Precision Engineering
D51K-250E-B Ruyi Rodamiento
D51K-350E Ruyi Rodamiento
D51K-800E Yuanlong Forging
D51K-650E Anhui Jindingsheng
D51K-650E Anhui Jindingsheng
D51K-800B Tianbao Group
D51K-1000B Shanxi Jinshi
D51K-1200 Rusia client
D51K-1000B Shanxi Liangpin
D51K-1200B Hebei Kairui Equipment
D51K-1000B Cangzhou Yibo Pipeline Technology
D51K-1000B Wuhan Zhongcheng
D51K-800E Changzhou Changchao Mould
D51K-800E China Aviation Technology Harbin Dongan Engine
Roladoras de anillos relacionadas
Roladora de anillos vertical
Roladora de anillos vertical D51K
Roladora de anillos radial-axial
Roladora de anillos radial-axial D53KS
Línea automática de forja de anillos rolados sin costura
Línea automática de forja de anillos rolados sin costura

El equipo principal incluye: un manipulador de forjado para la manipulación de materias primas, una prensa de forjado hidráulica para el recalcado y la perforación de la pieza bruta, un manipulador de forjado para la transferencia y el posicionamiento de la pieza bruta, una roladora radial-axial de anillos para el rolado o laminado de anillos, un manipulador de forjado para la extracción de anillos terminados y una prensa de enderezamiento para la corrección de la deformación de los anillos.

Ver más
Equipo principal

Una roladora de anillos vertical avanza en dirección vertical, ocupa menos espacio y estabiliza automáticamente el centro de gravedad del anillo, ideal para anillos pequeños y medianos. Las máquinas horizontales son adecuadas para anillos anchos y de gran diámetro.

Las máquinas verticales estándar procesan anillos de 55 mm a 1300 mm de diámetro exterior. Disponemos de tamaños personalizados bajo pedido.

Seleccione según sus necesidades de conformado: elija una máquina vertical estándar para conformado solo radial; para control radial y axial combinado, opte por un modelo radial-axial.

Los modelos estándar requieren entre 90 y 150 días. Las configuraciones personalizadas dependen de los requisitos específicos.
