Roladora de anillos

Roladora de anillos radial-axial
Solicite una cotización

Roladora de anillos radial-axial, D53KS

La roladora radial-axial de anillos CNC D53KS se compone de un accionamiento principal, un cuerpo de la máquina, una corredera principal, un rodillo principal, un bastidor axial, un mecanismo de centrado, un dispositivo de medición, un sistema hidráulico, tuberías hidráulicas, un sistema de control, un dispositivo de seguimiento, un sistema de lubricación, un sistema de refrigeración, un sistema de alimentación de entrada/salida, etc. Todos los componentes trabajan en conjunto para lograr un rolado de alta precisión de las piezas del anillo. El equipo utiliza tecnología CNC para rolar el anillo simultáneamente en dirección radial y axial. El rolado se realiza simplemente introduciendo parámetros como las dimensiones del anillo, la pieza bruta, los rodillos y la calidad del material. Las dimensiones del anillo y el estado de la máquina se muestran en la pantalla.

  • Diámetro exterior 300mm~12000mm
  • Altura 60mm~2000mm

Nota: Diseños personalizados disponibles para adaptarse a los requisitos de fábrica del cliente.

Roladora de anillos radial-axial
Roladora de anillos radial-axial
Roladora de anillos radial-axial
Roladora de anillos radial-axial
Roladora de anillos radial-axial
Roladora de anillos radial-axial
Roladora de anillos radial-axial
Especificaciones
Tipo 800 1200 1600 2000 2500 3500 4000 5000 6300 7000 8000 9000 10000 12000
Rango de trabajo Diámetro exterior del anillo (mm) 300-800  400-1200 400-1600 400-2000 500-2500 500-3500 600-4000 600-5000 1000-6300 1000-8000 1100-8000 1100-9000 1200-10000 1500-12000
Altura del anillo (mm) 60-250  60-300 60-300 60-350 80-400 80-500 80-600 80-700 100-1000 100-1200 100-1600 110-1600 120-1650 130-2000
Datos de la máquina Fuerza de rolado radial (kN) 800  1000 1250 1600 2000 2000 2500 3000 4000 5000 6300 8000 1000 16000
Fuerza de rolado axial (kN) 630  800 1000 1250 1600 1600 2000 2500 3150 4000 5000 5000 6000 8000
Velocidad de la línea de rolado (m/s) 1.3  1.3 1.3 1.3 1.3 1.3 1.3 1.3 0.4-1.4 0.4-1.4 0.4-1.4 0.4-1.4 0.4-1.4 0.4-1.4
Potencia del motor Motor de accionamiento radial (kW) 160  250 280 2×220 2×250 2×280 2×315 2×355 2×500 2×630 2×730 2×900 2×1200 2×1800
Motor de accionamiento axial (kW) 2×75  2×110 2×160 2×220 2×250 2×280 2×315 2×355 2×500 2×630 2×730 2×800 2×1000 2×1300
Dimensiones  Longitud (mm)  8500 9000 11000 13000 14000 17000 18000 20000 24000 26000 30000 36000 40000 48000
Ancho (mm)  2200 2400 2500 3000 3500 3800 4200 5300 6800 7500 8500 9000 9500 12000
Altura sobre el suelo (mm) 3300  3500 3600 3800 4300 4500 4600 4700 6500 7200 8000 8500 10000 11000

Nota: Modelos de la serie automática disponibles a pedido.

Ventajas

La roladora de anillos radial-axial CNC D53KS incorpora una estructura de extracción de mandril superior, lo que facilita la sujeción y extracción de las piezas del anillo y mejora la eficiencia del trabajo. La estructura de guía de cuatro columnas garantiza la precisión y estabilidad del movimiento del rodillo, mejorando así la precisión del procesamiento de las piezas del anillo. Las fibras metálicas de las piezas laminadas se distribuyen continuamente a lo largo de la circunferencia, con una estructura interna densa y granos finos. Sus propiedades mecánicas integrales son significativamente superiores a las de las piezas procesadas mediante laminadoras verticales o procesos de forja tradicionales.

Materiales aplicables

Acero al carbono, acero aleado, acero inoxidable, aleación de titanio, aleación de cobre, aleación de aluminio, etc.

Aplicaciones

Puede producir varios tipos de forjados de anillos sin costura, como anillos de rodamientos, soportes giratorios, anillos de engranajes, bridas, cubos, piezas cilíndricas de paredes delgadas, bridas de energía eólica, bridas de cuello alto, etc., ampliamente aplicados en numerosos campos industriales, incluidos maquinaria, automotriz, tren, construcción naval, petroquímica, aviación, aeroespacial, energía atómica y generación de energía eólica.

Productos terminados
Productos terminados
Productos terminados
Productos terminados
Productos terminados
Productos terminados
Características
  • Funciona con un volante electrónico.
  • Cuenta con una pantalla dual que muestra el estado de trabajo; la nueva consola de operación ofrece amplia visibilidad.
  • La curva de rolado se genera automáticamente introduciendo las dimensiones de la pieza del anillo y de la pieza bruta.
  • Modo de operación automática CAR: el proceso de rolado se adapta automáticamente al laminado radial-axial según la curva de rolado.
  • Operación sencilla: todo el proceso de rolado se puede completar con un solo volante electrónico.
  • Alto grado de automatización: los modos de control y operación incluyen manual, semiautomático y totalmente automático con una sola tecla.
  • La computadora superior utiliza una computadora de control industrial, y la computadora inferior utiliza un controlador programable alemán Siemens. Incorpora varios módulos inteligentes que permiten la producción en línea automatizada, la operación sin supervisión, la simplicidad de la operación y la reducción de la intensidad de trabajo para los trabajadores.
  • Alta eficiencia de producción. El método acumulativo de presurización local y deformación continua da como resultado un equipo de pequeño tonelaje, con un amplio rango de procesamiento y una alta eficiencia de producción. En comparación con la forja libre, presenta un bajo consumo de material, un bajo consumo de energía y bajos costos de producción integrales.
  • Utiliza un sistema CNC completo para ajustar inteligentemente el tamaño de los anillos, lo que permite la producción de diversos productos sin costos adicionales de molde, satisfaciendo así las demandas de los pedidos de diferentes clientes.
  • Utiliza curvas de simulación por computadora para reflejar el estado del forjado, lo que resulta en una alta tasa de rendimiento. En comparación con el forjado por rolado de anillos tradicional, ahorra piezas brutas.
  • Su operación es sencilla y cómoda, lo que ahorra un 60% de mano de obra en comparación con los procesos de forjado tradicionales. Los trabajadores pueden operar con destreza tras una capacitación sencilla, lo que reduce significativamente los costos de mano de obra y la necesidad de mano de obra cualificada.
  • Fabricado en acero fundido, el equipo tiene una estructura rígida y estable, es resistente a la deformación y es robusto y duradero.

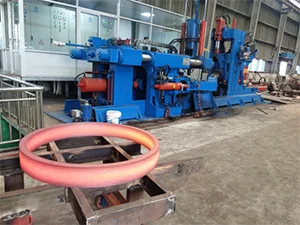

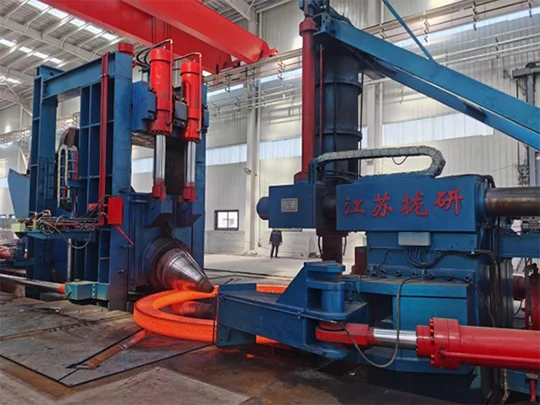

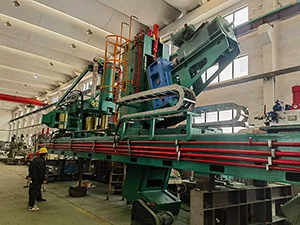

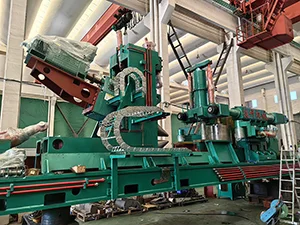

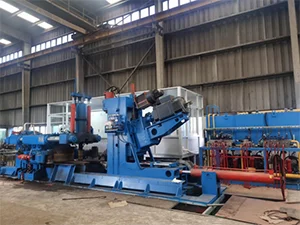

Imágenes de sitios de clientes
Roladora de anillos radial-axial
Roladora de anillos radial-axial
Roladora de anillos radial-axial
Roladora de anillos radial-axial
Roladora de anillos radial-axial
Roladora de anillos radial-axial
Clientes
D53KS-1200 Tianjin Yukai Technology
D53KA-1600 Jining Shanyou
D53KS-1600 Xiamen Yihechang
D53KS-1600 Shandong Nanshan Aluminum Industry
D53KA-5000 Zhuji Hongmao
D53KA-5500 Xinyutong Forging
D53KA-5000 Dandong Fengneng
D53KA-8000 Dandong Fengneng
D53KA-10000 Tangshan Wenfeng
D53KA-12000 Tangshan Wenfeng
D53KA-12000 Guangdong Sanhao
D53KS-6500 Jiangyin Hengye
D53KS-8000 Jiangyin Hengye
D53KA-6000 Jiangyin Liaoyuan
D53KA-7000 Shanxi Fuxingtong
D53KA-6500 Shanxi Chengye Forging
D53KA-6000 Shenyang Aviation Forging
D53KA-2500 Changzhou Kairui
D53KS-1600 Jiangyin Chengdong
D53KS-2500 Jiangyin Yuanfeng
D53KS-2500 Zhejiang Longcheng
D53KS-2500 Foshan Xinhui
D53KS-2500 Jiangyin Dongrun
D53KS-1500 Xiamen
D53KS-4000 Suzhou Enweier
D53KS-8000 Luoyang Jiaheng
D53ks-6500 Wugang Hechuang Precision Engineering
D53KS-1600 Quanzhou Lianhe
D53KS-1600 Xi'an Mucheng Heavy Industry
D53KS-800 Wuxi Zhenghong
D53KS-1200 Anhui Tuoshan Heavy Industry
D53KS-4800 Liaoning Lifate Special Equipment
D53KS-1200 Turquía
D53KS-2500 India
D53KS-3000 Irán
D53KS-2000 Irán
D53KS-5000 India
D53KS-2000 India
D53KS-2500 Rusia
D53KA-4500 Rusia
D53KS-5000 Pakistán
D53KS-4000 Turquía
D53KA-6300 Turquía
D53KS-4000 Taiwán
Roladoras de anillos relacionadas

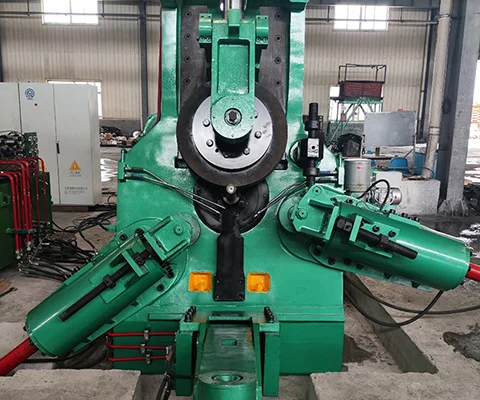

Roladora de anillos vertical
Roladora de anillos vertical D51K

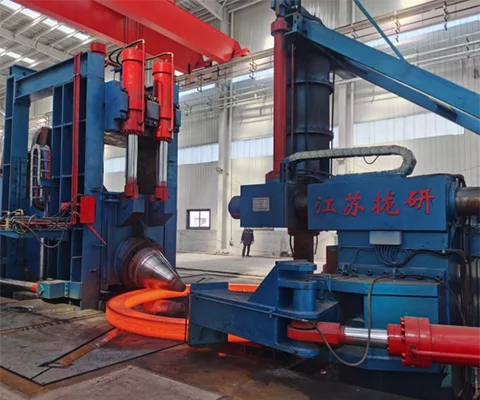

Roladora de anillos radial-axial
Roladora de anillos radial-axial D53KS
Línea automática de forja de anillos rolados sin costura
Línea automática de forja de anillos rolados sin costura

El equipo principal incluye: un manipulador de forjado para la manipulación de materias primas, una prensa de forjado hidráulica para el recalcado y la perforación de la pieza bruta, un manipulador de forjado para la transferencia y el posicionamiento de la pieza bruta, una roladora radial-axial de anillos para el rolado o laminado de anillos, un manipulador de forjado para la extracción de anillos terminados y una prensa de enderezamiento para la corrección de la deformación de los anillos.

Ver más
Equipo principal

Nuestras roladoras de anillos se fabrican en acero fundido, lo que garantiza una estructura estable y rígida, además de robustez y durabilidad. Esto garantiza la precisión y estabilidad del movimiento del rodillo, mejorando así la precisión del procesamiento de las piezas del anillo y reduciendo significativamente las tasas de desperdicio. Además, mediante un sistema CNC, se puede lograr un procesamiento de alta precisión de las dimensiones, la forma y la calidad de la superficie del anillo, mejorando significativamente la eficiencia general de la ingeniería.

Nuestra roladora de anillos radial-axial está fabricada en acero fundido, lo que garantiza una estructura estable y rígida, resistencia a la deformación y robustez para una larga vida útil. Es ideal para procesar anillos forjados sin costura. Nuestras roladoras de anillos pueden producir diversos tipos de anillos de tamaños adecuados, incluyendo bridas y anillos de sellado, con una precisión de producción garantizada.

Nuestra roladora de anillos radial-axial opera con un volante electrónico, presenta un alto grado de automatización y utiliza un método acumulativo de presurización local y deformación continua de baja presión, lo que permite un rolado de alta precisión de las piezas del anillo. Esto satisface la demanda de la industria eólica de piezas de anillo de gran tamaño y alta precisión, y es ideal para la producción a gran escala de bridas de torres eólicas y anillos de eje principal.
