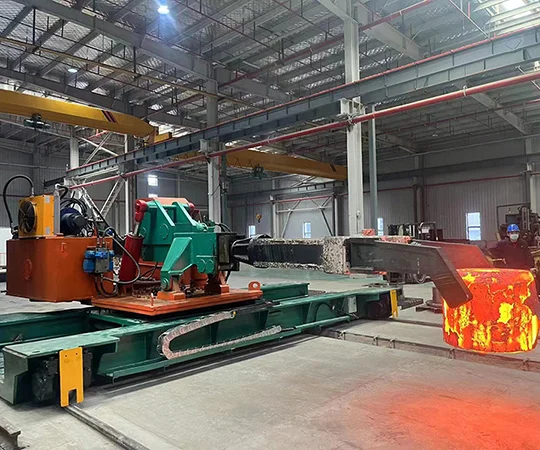

Longyan Machinery produce manipuladores de forja hidráulicos sobre rieles de 0.3 a 50 toneladas, capaces de realizar libremente cualquier movimiento y colocación de piezas forjadas de 0.3 a 50 toneladas desde el área de almacenamiento de material hasta el horno de calentamiento y luego hasta el martillo de forja.
Componentes principales
Carretilla (trolley), carro, plataforma, bastidor de abrazadera, etc.
| Modelo | | | | | | | | | | |
| Capacidad de carga nominal (kN) | 10 | 20 | 30 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| Transmisión | Híbrido, hidráulico | Híbrido, hidráulico | Híbrido, hidráulico | Híbrido, hidráulico | Híbrido, hidráulico | Híbrido, hidráulico | Hidráulico | Hidráulico | Hidráulico | Hidráulico |
| Rango de sujeción (mm) | 0-800 | 0-1000 | 0-1200 | 0-1400 | 0-1500 | 0-1600 | 0-1800 | 0-2000 | 0-2500 | 0-3000 |
| Altura del centro de las pinzas (mm) | 950-1550 | 1025-1625 | 1100-1700 | 250-2150 | 350-2250 | 1500-2500 | 1500-2500 | 1600-2600 | 1600-2600 | 1700-2700 |
| Ángulo de inclinación de las pinzas | 7°/hasta el suelo | 7°/hasta el suelo | 7°/hasta el suelo | 7°/hasta el suelo | 7°/hasta el suelo | 5°/hasta el suelo | 5°/hasta el suelo | 5°/hasta el suelo | 5°/hasta el suelo | 5°/hasta el suelo |
| Velocidad de dirección del manipulador (r/min) | 5 | 4 | 4 | 3 | 3 | 3 | 2 | 2 | 2 | 2 |
| Ángulo de dirección del manipulador (°) | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 |
| Velocidad de desplazamiento (m/min) | 60 | 60 | 60 | 50 | 50 | 50 | 40 | 40 | 40 | 40 |
| Presión de trabajo (MPa) | 8-12 | 8-12 | 8-12 | 10-16 | 10-16 | 10-16 | 10-16 | 12-16 | 12-16 | 12-16 |
| Potencia mínima instalada (kW) | 22 | 30 | 37 | 45 | 60 | 75 | 82 | 90 | 100 | 135 |
Nota: Tipos de transmisión (H-Híbrida, Y-Hidráulica)
Además, Longyan Machinery ha desarrollado recientemente un manipulador de forja rápida que satisface las necesidades de diferentes usuarios en todos los aspectos. Este equipo puede realizar ocho acciones: desplazamiento de la carretilla (trolley), desplazamiento del carro, rotación del carro, telescopado de la barra de sujeción, inclinación de la barra de sujeción, elevación/descenso paralelo del marco de sujeción, sujeción de la mordaza de sujeción y rotación del cabezal de sujeción. El marco principal del carro es una estructura soldada de tipo bastidor con accionamiento unilateral, accionado por un motor. El carro se desplaza sobre los rieles dentro del marco principal, impulsado por un motor. La plataforma alcanza una rotación de 360° impulsada por un motor y un rodamiento giratorio, y está equipada con protección mecánica. La barra de sujeción gira libremente y las abrazaderas son impulsadas por un cilindro de aceite y un motor.
Como fabricante especializado en equipos de forja CNC, ofrecemos a nuestros clientes internacionales un servicio integral que abarca desde el suministro de maquinaria y asistencia técnica, hasta soluciones personalizadas y un completo respaldo posventa.
El equipo principal incluye: un manipulador de forjado para la manipulación de materias primas, una prensa de forjado hidráulica para el recalcado y la perforación de la pieza bruta, un manipulador de forjado para la transferencia y el posicionamiento de la pieza bruta, una roladora radial-axial de anillos para el rolado o laminado de anillos, un manipulador de forjado para la extracción de anillos terminados y una prensa de enderezamiento para la corrección de la deformación de los anillos.
